QXG潜水给水泵安装方式

QXG型潜水给水泵是吸收国内外目前最优秀的水力模型及国内部分高校最新研究成果和实际制泵经验而设计的产品，供输送水和物理化学性质类似于水的液体，液体最高温度不超过40T。适用于城镇、工厂、矿山、电站的给水排水 和农田排灌等。

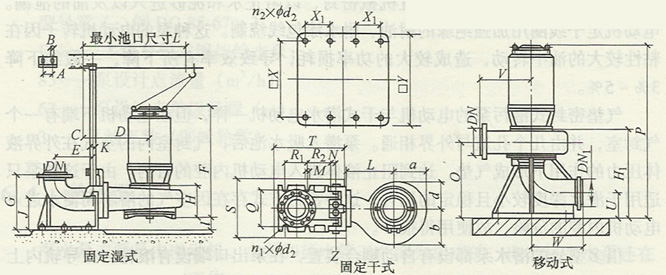

QXG型潜水给水泵外形及安装图

QXG型潜水给水泵的流量范围为200?400m3/h,扬程范围为6.5 ~ 60m, 功率范围为ll~150kW。

型号意义说明：

QXG900-30-110

QXG——潜水给水栗；

900——流量（m3/h);

30-扬程(m);

110——配套功率（kW)。

QXG型潜水给水泵安装方式有三种（见上图):

1、固定湿式安装，采用德国ABS公司专利——自动耦合系统，泵可沿导杆 下滑到达底座，与出水口自动连结，密封可靠。

2、固定干式安装，在泵房基础上固定好支撑底座，装上水泵，连接进、出 水管即可运行。

3、移动式，它以支架支承，接上出水软管即可工作。
